HSUP雙質體振動流化床：
      20世紀初我們參與國家“八五”攻關項目——三次采油用超高分子量聚合物工業化開發，為克服高粘度PAM的規?；娓傻碾y題，著手研究工業流態化技術以及國際各代表性公司(Escher-Wyss\ Carrier\Allgaier等)所有類型的流態化設備，后與理化研究所、部委直屬理工大學一起，運用化工熱力學、流體力學、振動力學原理，在精確計算基礎上，建立各類模型，最終開發出國內第一套雙質體振動流化床干燥裝置——適用于高粘、高濕(含水量達80%)的難流化物料規模工業化生產的裝置；于此同時，我們樹立了將精細化計算貫穿于設備開發始終的理念；20多年來該裝置技術已普及到了整個PAM行業，且在其它行業橫向拓展，解決了大量高難度物料的烘干難題。目前為止我們?cè)诟餍袠I(yè)開發出了幾百套高性能的現代化流化床干燥/冷卻/煅燒裝置；振動設備技術也不斷地發展，設備效率不斷地提升、能耗指標不斷降低，各項參數接近于理論極限狀態；設備的大型化程度也遠超過了國外先前的記錄。
      幾十年應對復雜工況的實戰經歷，使我們累積了豐富的、復雜物料流態化的經驗，相當熟練于將振動力學、熱力學應用于各種實際設備模式。我們將致力于根據客戶的各種情況而開發、提供量身定制的、最佳過程解決方案。

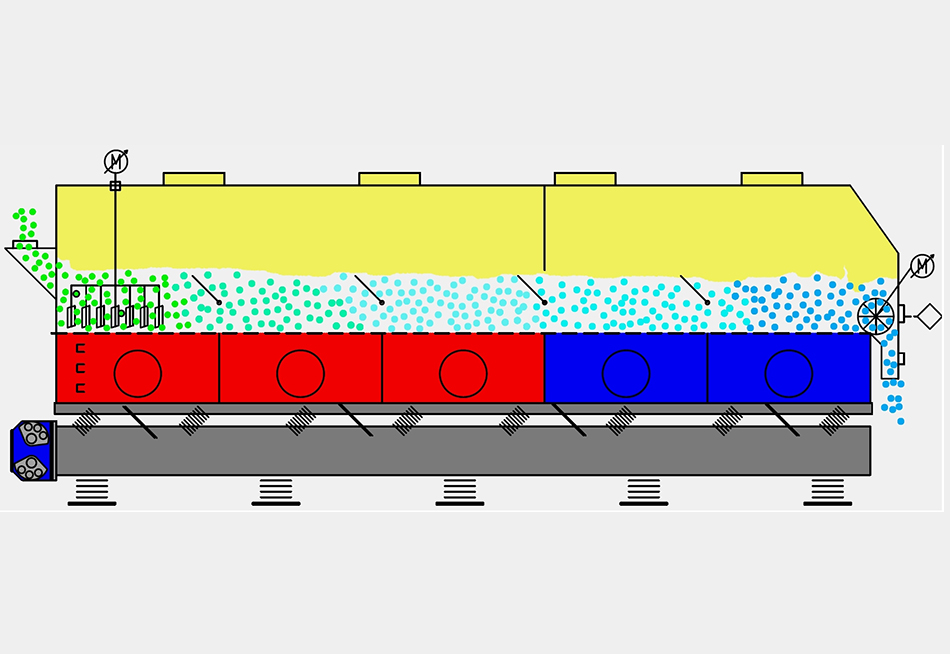

HSUP雙質體振動流化床結構：

所謂雙質體就是設備由兩個參振質體，各自振動參數、作用不同：可以是質體A主振，質體B對沖平衡，也可以是質體A振動再激活質體B；故雙質量振動流化床分兩種：

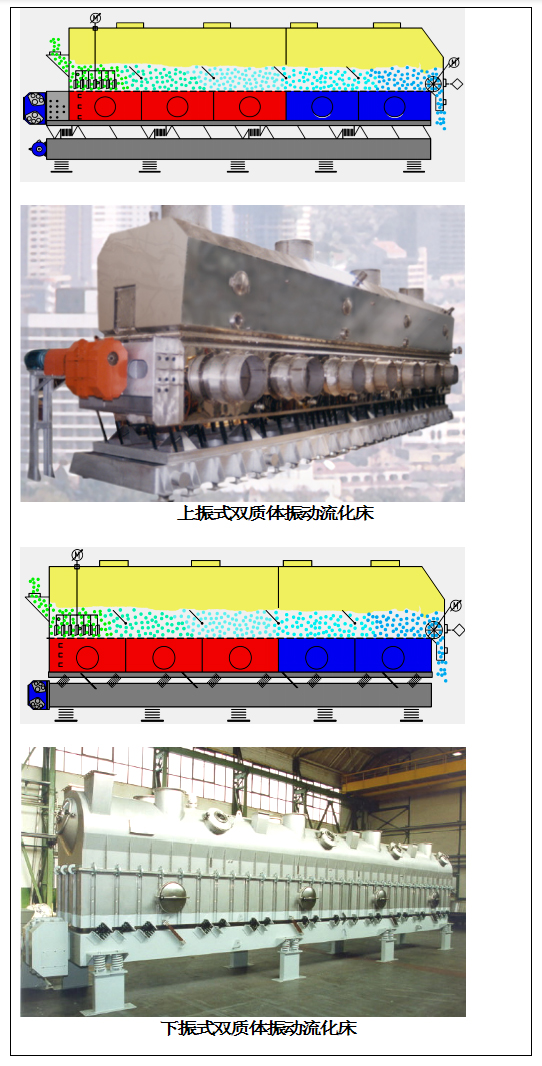

1.上振式雙質體振動流化床：
驅動力直接作用于上質體，并達到主振彈簧的近共振區間；下質體主要起平衡作用。床體(流化室、鼓風室、底座、床板等組成)合稱上質體,底座為下質體，兩者通過主振彈簧和緩沖彈簧相連，下質體與地面間設置減震緩沖墊。
采用分離拖動方式，用一臺電機傳動一臺安裝在端部(或底部)的箱式激振器作為振源，產生水平振動力將床體振動，產生振幅和振頻，底座平衡床體傳遞過來的振動，并通過減震裝置吸收殘余振動力，避免對地面產生影響。
2.下振式雙質體振動流化床：
振動源在下質體，下質體的振動力通過主振彈簧傳遞給上質體，使整體內部達到主振彈簧的近共振狀態；采用分離拖動方式，用一臺電機傳動一臺安裝在下質體底座端部的箱式激振器作為振源(或兩臺振動源分置兩側)。
工作時激振器產生水平振動力將底座振動，產生振幅和振頻，再通過主振彈簧將振動力傳遞給振動托盤、上質體；由于彈簧共振時有放大作用，傳遞給床體的振幅會放大，使床體具備良好的輸送作用。底座對地面的振動會被減震裝置全部吸收，避免對地面產生影響。
流化室與鼓風室之間夾著均壓布風板，物料的走料與脫水烘干在布風板上完成。與固定床中，物料的流態化動力完全來自風壓不同，振動床的物料走料、流態化動力大部分來自床體振動所產生的垂直、水平分力。因此振動床干燥系統的風機風壓小得多，電機節能明顯。

HSUP雙質體振動流化床優點：
1.雙質體床的節能性大大優于固定床，也優于任何其它振動床：
振動床本就是固定床之后，為了解決固定床缺點而進步發展來的。固定床中物料必須完全流化，其走料、流化動力全部來自風壓；而振動床中由于振動力的輔助將顆粒拋起，物料流化動力只有大約60%需要風壓提供；所以在同等條件下，振動床干燥系統的風機配電功率只有固定床的60%左右，節約大量電耗。
雙質量振動模式利用主振彈簧的近共振區間進行工作，而共振的特性是用最小的力達到最大振幅；所以雙質體振動模式用很小的激振力就能帶動幾十噸的床體：相同重量的床體，雙質體振動床電機功率只是其它振動床（振動電機式、偏心軸活塞式振動床）的25%。

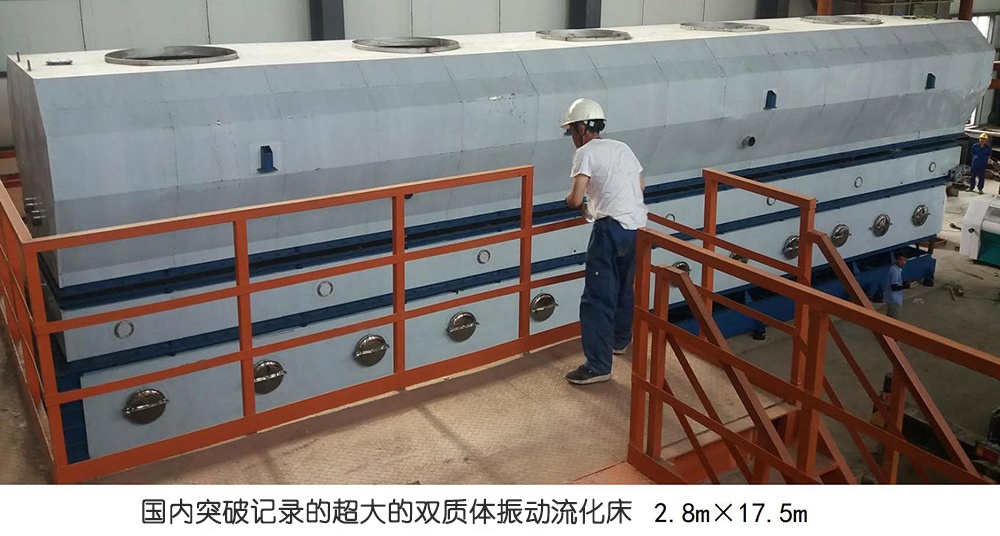

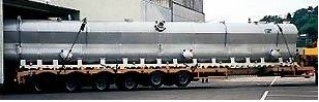

2.大性化程度高，是能夠?qū)崿F(xiàn)最大面積的振動床結構：（床面面積從0.2m2到60m2任意進行設計）：
一臺激振器安裝在端部，設備側面不受力；床體與驅動托盤分離，結構科學、受力均勻；床體靠大量板彈簧支撐定位，永不偏斜；很小的激振力可以利用共振獲得最大振幅，很小的激振器可以帶動幾十噸的設備重量；這些都是有利于設備大型化的優點；雙質體振動床是所有振動床中能夠真正做到最大面積的結構，我們可做到最大面積60m2。

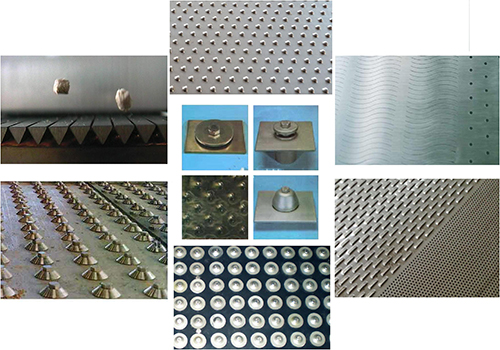

5.布風板針對性強，解決漏料、粘床的老大難問題：
針對不同物料性質的我們一般采用不同形式的帽式布風板；風帽起到防堵孔、防物料在停機時掉入風室的功能；風帽的另一個重要功能是產生水平方向的高速剪切氣流，類似“氣刀”型氣墊，將料層與床板隔離，避免粘床、燒焦、熱過敏，同時對結團物料有高速剪切粉碎作應，消除結塊。泡帽底部吹出周向氣流覆蓋整個床面，消除任何死角；
當然，雙質量振動流化床可用的空氣分布板有幾十種。除
帽式床板外，還有篩孔式床板、魚鱗孔式床板、條柵式床板等等，各自針對不同性質物料，以及不同的工藝要求。
6.適應范圍廣，不單是常規物料，對高粘、高含水物料也輕松應對：
上振式雙質體床屬于高頻振動，對附著在床板上的物料顆?；蚴谴髩K有強烈的振動脫落能力，粘性物料不易粘附于床板；熱風通過風帽式布風板后產生瞬間高速水平剪切氣流，類似氣刀，能將團塊沖散；水平氣流形成氣墊隔離物料與床板的接觸，減少粘床機率；這些都是雙質體床能夠處理高粘度物料的優勢；正是因?yàn)榇?，雙質體床才能夠流化烘干聚丙烯酰胺膠粒這種高粘物料，類似的還有水溶聚丙烯酸鈉、瓜爾膠、纖維素鈉、漿狀的無機鹽晶體等等。

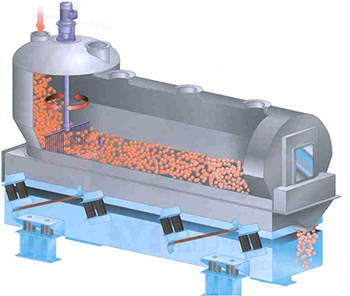

7.可增加攪拌、內加熱器等拓展性配件；雙質量共振式振動結構除了自身有強大的防粘、克服死床能力外，對于更加粘稠的無機鹽類濕料，流化室還可以增加攪拌器，在進料端將物料攪動、鏟起、分散，讓熱風快速將濕料表面水蒸發，顆粒便具備了松散特征，隨后，便能正常的沸騰流化。例如有結晶水析出的料、離心機排出的漿狀料，會影響流化床的運行，此時可以增設攪拌器輔助打散。

8.停留時間3-80min，任意可調：
應用新技術材料，箱體長度可做到L=24m 與振動電機或偏心軸活塞沖程式結構的振動床相比，雙質體振動床屬于小振幅振動，走料速度適中，且還可通過調整激振力大小、頻率來調整振幅，獲得最快、最慢的走料速度，同時雙質體床單機可到20m長度，因此物料停留時間可達到3-80min的調整區間。這就使得雙質體振動床成為極少數適合長時間、低溫處理物料的設備類型。
9.與其它振動床相比，雙質體床耐高溫：
雙質體振動床體與驅動機構各自獨立不接觸，激振器不受熱風影響；振動力均勻分布于整個床體四周，每個點的受力很小，因而床體可耐溫高達450oC。
10.對物料處理溫和，不破壞表觀：
固定床需充分沸騰流態化才能走料，顆粒在沸騰時彼此劇烈碰撞摩擦，破壞表觀質量，摩擦還產生細粉。而振動床走料完全依靠振動輸送，因此可以在弱流態化下、甚至不沸騰狀態下進行輸送，顆粒之間碰撞不嚴重，表觀質量好。

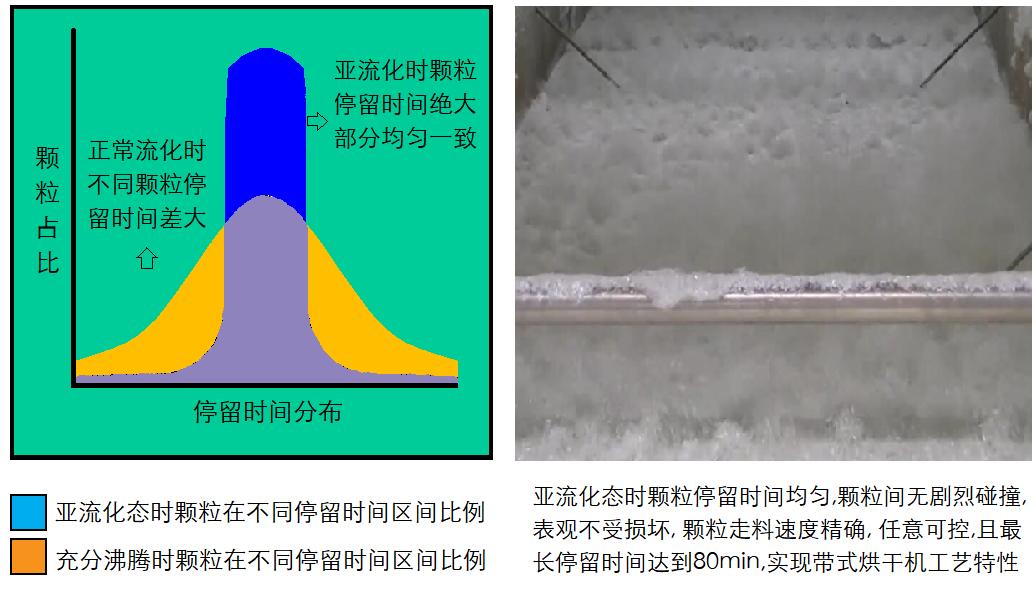

11.可在亞流化(Sub-Fluidization)狀態操作，實現理想的Plug—Flow輸送，消除顆粒停留時間差：
流化床中風速高于臨界流化風速，物料才會沸騰；物料層一旦充分沸騰，顆粒會反向、正向隨機竄動，或徑向原位置停止。顆粒反向運動就是“返混”。這是連續流化床需要極力避免但卻無法避免的，它會造成顆粒停留時間差加大、烘干不均；物料烘干時間越長，顆粒停留時間差越大。
眾所周知，固定床走料的前提是充分沸騰流化，所以固定床的返混現象不可避免，這是固定床重要缺點之一。
Plug Flow（活塞流）是連續烘干設備最理想的走料方式，先進來的先出去（First in,First out），顆粒停留時間均勻。但不管是固定床還是振動床，只要流態化操作，總有返混問題，區別只是停留時間差大小和返混量比例大小的問題；為了減少停留時間差，除了通過隔板控制、風速控制之外，主要是提升熱風溫度，減少物料停留時間，降低時間停留差。
然而有些物料需要較長的處理時間，這不僅需要流化床很長，導致占用空間很大，而且“返混”會很明顯。
我們對此的解決辦法是采用亞流化，控制風速在臨界流化速度邊緣，物料層處于將要流化而又未流化的點上；通過我們獨特的驅動結構和排料機構，配合控制系統，可以有效的消除“返混”問題，同時使物料的停留時間長達80min，料層的厚度達到40-50cm。

亞流化狀態（Plug Flow/Sub-Fluidization）的優點：

**顆粒之間僅有少量的混合，先進入的先出去（First in,first out），顆粒停留時間幾乎一致，烘干均勻，適合熱敏性地物料和有效成分容易流失的物料；

**可以處理以往用帶式干燥機處理的物料，實現帶式干燥機的功能；

**干燥過程可實現精確控制，干燥后的產品含濕量、溫度非常均勻；

**流化床長度卻不需太長就使物料停留時間達到80min，節省空間和設備投資；

**對物料的處理非常溫和，不破壞物料的外觀；

**可實現低溫干燥，保護物料的性質，降低尾氣溫度，節省能源；

12.行業內先進的控制過程，實現真正全智能化精確控制，實現最大化節能、最高效率：

通常工業烘干裝置的所謂自動化控制，不過是能做到自動調整熱風加熱溫度、顯示物料溫度(氣固混合溫度，并非物料真實溫度)、尾氣溫度、負壓等等數據，所謂的一鍵式啟停，不過是風機等外圍設備按設定順序啟/ 停，嚴格來講這種編程控制只是初級水平自動化控制，與我們的全自動化控制相差甚遠。
我們的智能化控制是將進料、烘干過程、排料、能耗指標控制四項過程用聯鎖交叉邏輯編程來智能動態調整，并把每個數據在電腦端屏幕以曲線坐標形式真實并詳細呈現。根據龐大而的可靠的DCS邏輯控制和精確的過程曲線，能將終產品濕度指標精確到±0.1%、溫度精確到±0.5℃；節能達到極致性能；且物料在走料方向上任意位置的參數直觀可見。
12.1將流化床進料工序中某個可線性控制設備納入控制范圍，與尾氣溫度、走料控制、排料指標形成邏輯聯鎖：
   進料不足、排料過慢或熱風溫度過高會導致尾氣溫度過高，造成熱損失加大、能耗指標下降；自控程序?qū)⒃谂懦收现蟀磧?yōu)先級別調整熱風加熱裝置、進料速度、排料速度，降低熱損失，提升效率和產量；反之尾氣溫度過低，進行逆調控。
12.2完全智能化過程控制：

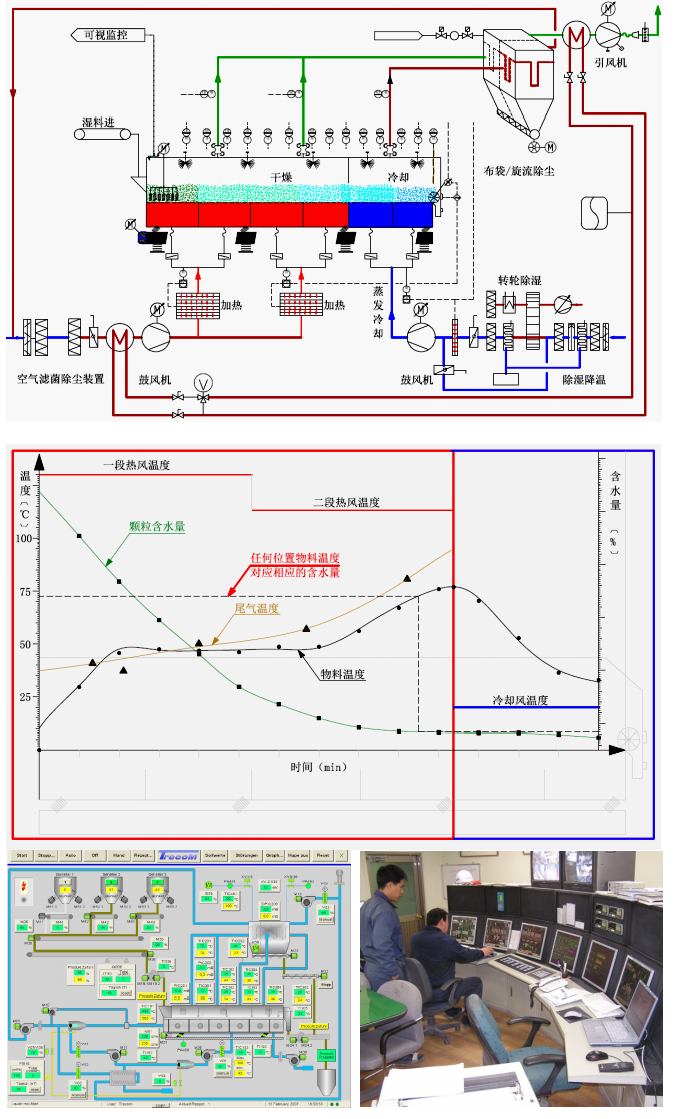

   顆粒烘干過程分三個階段：溫升段(料溫升到濕球溫度)、恒速段(熱量都用在水分蒸發，料溫不變，蒸發速率恒定)、降速段(內部水向表面遷移且速率低，導致料溫快速上升，水分蒸發速率降低)。如圖所示：烘干過程可用曲線表示；一般的若物料、熱風條件、初始參數固定，那么過程曲線也是固定的；當然也可做試驗提前獲得某種物料的烘干過程曲線，然后輸入DCS控制系統。根據物料在降速干燥段曲線上溫度與含水量的對應關系，采用我們獨特的高精度物料真實溫度檢測技術，就可以對整個過程進行直觀可見以及精準控制，實現物料在排料時的任意烘干設定指標；前提是能夠獲得物料在流化床中的真實溫度，且精度足夠高。因?yàn)槲锪细芍梁?9.5%和99.9%時對應溫度差別可能僅僅0.4℃，此時就需要檢測元件精度達到0.1℃，而且排除熱風干擾。

12.3精準、智能化排料指標控制：

依據強大的過程曲線描述和含水量精準檢測技術，可以精準的把握物料排料時的指標，同時依據該指標反過來又可智能調整進料、熱風、走料、尾氣溫度等參數，達到烘干設備排料指標自動合格，過程熱損失最小，設備效率最高；自動記錄生產過程，質量可溯源。

12.4能耗指標控制：

脫水量各段的分配、風機功率消耗、尾氣溫度這三者存在一個最優的數據組合，使得電、熱消耗低，熱損失小，產量大。在設計起始階段，就依據計算數據設計流化設備的通風結構（風室大小、開孔率、停留時間等等）。

礦物、無機鹽類：
食鹽NaCl、醋酸鈉、甲酸鈉、偏硅酸鈉、乙二酸、尿素、對苯二酚、四乙酰乙二胺、精對苯二甲酸、氯化鉀KCl、氯化銨、氯化鎂MgCl2KCl.6H2O、海鹽提取氯化鈣CaCl2、氯丙烷工藝氯化鈣CaCl2、硝酸鉀/硝酸鈉/硝酸銨、硫酸鈉/硫酸鉀/硫銨、磷酸銨/磷酸氫銨、硫酸鐵/硫酸銅Fe(Cu)SO4.7H2O、碳酸鈉Na2CO3、碳酸氫鈉NaHCO3、過碳酸鈉、氧化鐵、氧化鈦TiO2、溴化物(TBBA)、鉻酸、磺胺酸、石膏、石灰石、高嶺土/陶瓷土/粘土、干燥劑、滑石粉

適應物料：

黃沙/砂漿/石英砂、玻璃渣/玻璃纖維、巖鹽/花崗石、焦煤/褐煤、城市污泥

食品、添加劑類：

纖維素/纖維素鈉C.M.C.、山梨醇，乳糖、果酸、甜菜堿、甘露醇、丙氨酸、麥芽糊精、檸檬酸/檸檬酸鈉、砂糖/綿白糖/紅糖、葡萄糖/葡萄糖酸鈉、酒石酸、味精/雞精、奶粉/奶酪、瓊脂、咖啡、巧克力、淀粉/蛋白粉、稻米/小麥/玉米/谷物、玉米渣/豆渣、爆米花、花生、面包屑/糠、蔬菜、DDGS酒糟、動物飼料

醫藥、營養品類：

植物藥材、醫藥中間體、獸藥、?；撬帷⒕S他命、氨基酸

有機物類：

聚乙烯醇縮丁醛PVB、聚氯乙烯PVC、ABS樹脂、聚氨酯/聚碳酸酯、高密度聚乙烯 (HDPE)、聚甲醛(POM)、聚醚醚酮(PEEK)、聚丙烯-PP、吸水樹脂SAP、聚丙烯酰胺PAM、聚丙烯酸鉀/鈉、丙烯酰胺、瓜爾膠、羥甲/乙/丙基纖維素、磺酸鹽、聚苯硫醚、硅膠、橡膠粉、丁基橡膠、丁苯橡膠、氯化橡膠、尼龍、塑料顆粒
