常規振動流化床種類、特點和缺點

常規振動流化床類型和特點：
很多工況：固定床的適應范圍受限、有些物料烘干時無需充分沸騰/或者難以流化、長時間烘干的物料需消除返混降低停留時間差、以及為降低風機電耗和熱能損耗，這時振動輸送技術被運用到流化床上，這就是振動流化床干燥/冷卻技術。單純從歷史看，從技術角度比較，振動流化床技術高于固定流化床；從國外實踐來講，目前為止固定床的絕大部分基礎功能和延伸擴展功能都能夠在振動床上實現，包括內加熱、內置濾袋、內置噴頭、大型化等等，而且振動床還具備固定床所不具備的其它功能，比如更節能、走料均勻、適應復雜的物料、操作更簡單、減少人工、易實現完全自動控制等等。

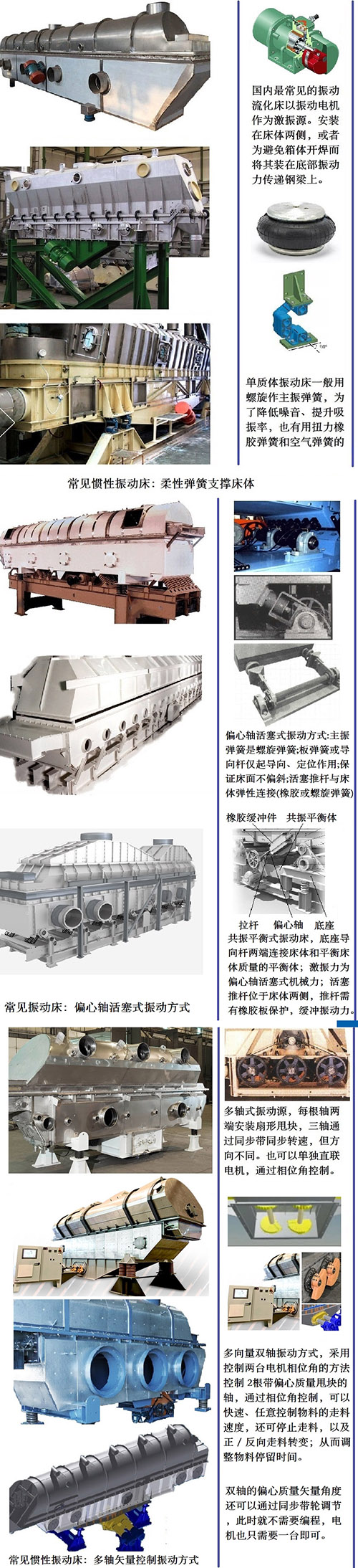

常見的振動式流化床按照振動方式分三類：
●第一類的慣性式振動床最常見，以2臺振動電機做振動源的單質體振動床最為典型，當然還有用電磁振動器、氣動振動器、皮帶傳動慣性振動輪等，結構本質是床體兩側安裝兩臺振動電機（為防止鋼板開焊，振動電機可置于床體正下方或下部單獨框架體的側面）；
●第二類是凸輪軸活塞沖程方式：這種振動模式形式多樣，但本質一致，電機通過皮帶或變頻直聯拖動一根安裝在床體底部的偏心軸機構，偏心機構的推桿通過彈性橡膠或彈簧緩沖后連接床體底部，偏心軸旋轉產生對床體的活塞沖程式振動力。連接床體的活塞推桿也可以安裝在床體兩個側面，其沖擊力的緩沖是通過夾緊或包裹推桿的橡膠件實現；最典型的是共振平衡式振動床。
●第三類是電機以萬向軸或同步帶的方式傳動2根軸(或多根軸)，每根軸兩端安裝扇形甩塊，旋轉時產生激振力：這種振動結構一般用在走料速度經常調整的時候，本質原理跟振動電機一致。
2根軸各自用電機帶動（或提前設定每根軸上偏心塊之間角度，然后一臺電機通過同步帶輪聯動2-3根軸），控制電機的相位角差，可以調整兩根軸上扇形塊的離心力矢量角度差，這樣就產生某個方向的合力，調整合力的方向就能改變激力在水平、豎置方向的分力大小，從而改變物料的走料速度，甚至在需要的時候，可以讓物料層靜止不前或逆向走料。這個控制過程一般通過邏輯編程實現。
上面無論哪種方式，本質都是單質體振動床，振動體與地面之間只間隔一級緩沖減震器（螺旋彈簧或扭力橡膠簧等），減震器起主振作用，同時吸收\(chéng)緩沖對地面的振動。但這種減震器吸震能力都是有限的，總有殘余振動力未被全部緩沖而傳到地面，造成地面振動。如果床體體積大，傳至地面的殘余振動力也會比較大，此時必須做牢固的基礎，甚至設置隔振槽以隔離振動對周邊設備的影響；大型單質體床很難在三、四、五層級樓臺上使用。
■總之，振動流化床的優點：
1.比固定床節能：
作為固定床之后的改進型流化床，其振動力對物料的流態化有很大的輔助作用，大大降低流態化所需的風壓動力；物料移動不再完全依靠熱風的流態化，甚至完全不依靠流態化，因?yàn)檎駝?dòng)床有強大的振動輸送能力；通常振動床配備的鼓風機風壓比固定床低1500-2000Pa，臨界流態化風速也大幅降低，大多情況下，熱風僅僅達到脫水所需流量就可以，不必再兼顧流態化所必需的氣流量。
2.適應范圍比固定床寬：
憑借振動床強大的振動輸送能力，物料輸送不再完全、甚至完全不依靠風將物料流態化，故適用物料范圍比固定床廣的多，一些大粒徑、高密度、不規則形狀顆粒，粘性顆粒都可以操作。
對于細粉顆粒(如奶粉)，如果在固定床中操作，會因風速大而導致大量的尾氣夾帶，而在振動床中，振動的輔助降低了臨界流化風速，尾氣夾帶量降低。
3.走料均勻，容易實現準確的脫水指標控制：
物料的移動靠振動輸送，在速度上可以實現精確控制：調整激振力大小、頻率，可以很大程度上隨意控制物料的移動速度，物料的返混現象得以控制，基本實現了Plug—Flow活塞流狀態；物料烘干比在固定床中均勻，烘干質量提高。
4.顆粒表觀質量好，磨損?。?/strong>
臨界流化風速降低，顆粒之間劇烈碰撞、摩擦程度減小，有效避免了粒子破碎、摩擦的問題，表觀質量大大提高；成品的細粉量得到控制。
5.操作簡便，減少人工工作量：
強大的振動輸送能力保證了大塊、大顆粒依舊能夠走料；即便是局部粘床、結疤，人工鏟除后就能恢復輸送，大塊的料不再需要清理就能被振動排出；大多情況下停機后，除了粘壁的料，，振動床能排料干凈，無需人工進床清掃；因此振動床的操作比固定床節省大量人力。
■振動電機流化床的缺點：

1.不能大型化；只能多臺串聯：

一般振動電機模式的振動床,受振動力和結構的限制，床體無法做大，沒有大規模處理物料的能力?？傊慕怯脧椈芍蔚慕Y(jié)構不可能將床體做的很大。大批量或需要長時間處理的料只能采用多臺床子串聯的辦法。
2.振動電機不能完全同步或支撐彈簧剛性偏差導致床面易偏斜：
在無相位控制條件下，兩個振動電機不會完全同步；靠四個螺旋彈簧支撐的床體，如果四個螺旋彈簧剛性有差別，高頻振動時會出現床面微觀偏離水平面、進而物料跑偏、溝流、滯留等現象；床面越寬越長，這種問題越嚴重，影響走料均勻性和顆粒停留時間的一致性。
3.物料停留時間有限，可控性差：
振動電機流化床走料速度可調范圍小，床面長度有限，一般最長停留時間15min左右，導致適應范圍有限，單機不適合需長時間烘干的工況。另外這種結構床體的振頻與振幅成反比，所以電機轉速與走料速度構不呈線性關系，很難通過采用變頻等方式在線控制走料速度。
4.側裝振動電機的方式，故障率高，壽命不長，易開裂。
如果將振動電機側裝，運行時振動電機產生360°振動力，向外的拉力對箱體側板產生很大的破壞力，大一點的床體會出現箱體裂縫、焊縫開裂的故障，床子越大，越容易開焊，這是老大難問題。為避免開裂，采取在床體底部設置獨立框架梁，振動電機安裝在鋼梁上，這樣床體側面不再受向外的拉力，振動力通過鋼梁傳遞給箱體底部，消除集中應力。但這種結構只適合不大的床體，對于大床體由于振動電機相位不同步，放在底部會加重料層的偏流。
5.自動化程度低，參數控制精確度低：
顆粒運動速度無法線性精確掌握，不能對物料烘干參數進行動態的準確控制，無法進行準確的編程調節控制。
6、不耐高溫。
■偏心軸活塞式振動流化床的缺點：
1.偏心活塞推桿機構故障率高，易損壞。
偏心軸式活塞推桿不能直接連接床體，必須通過彈性件傳遞沖程力，這些彈性件有橡膠、彈簧等，而橡膠的壽命不僅自身會老化，還受外力的影響，通常壽命周期很短，需要全部定期更換，在生產中也會有突然損壞的情況。如用螺旋彈簧連接床體傳遞沖程力，螺旋彈簧與床體連接處是剛性連接，若床體過大，還是有應力集中導致箱體裂開、焊縫開裂的問題。
2.振幅大，走料速度過快，且不可調整：
活塞式偏心振動結構一般大量應用在短程輸送機上，它的振動床振幅較大，且不可調節，在運行時走料速度很快，是所有振動床中較快的一種。這樣快的速度不適合應用在烘干機上，因?yàn)槲锪贤Ａ魰r(shí)間太短，在脫水量指標比較大時，活塞式振動床難以勝任。
3.結構過于復雜，占用太多空間；噪音太大。
偏心活塞式振動床結構過于繁雜，剛性接觸件多，用數量很多的螺旋彈簧充當主振彈簧，這些彈簧在振動時噪音大。主振螺旋彈簧太多，安裝座往往被設計的很復雜，床體以下的驅動單元相當復雜，占用高度空間，也是衛生死角。
4.物料處理量有限。
共振平衡式的偏心活塞振動床在設計時平衡體與床體的重量有比例要求，床體重量不能偏離比例范圍，否則要么無法運行，要么對地沖擊力巨大。當物料量過大導致與床體的總重與平衡框重量失去比例時，就不能正常運行。
■雙/三軸多向量振動流化床的缺點：
1.不能大型化。
雙/三軸多向量振動流化床的床體結構與振動電機振動床是一樣的結構，只是驅動方式的不同；所以都是四個角用彈簧支撐的結構，自然不能將床體做的很大。
2.同樣有床面偏斜、跑偏的問題：
床體靠四個螺旋彈簧的支撐結構，如果四個螺旋彈簧剛性有差別，會出現在高頻振動時，床面偏離水平面，物料跑偏、溝流等現象不可避免；床面越寬，偏流越嚴重；由于物料輸送，無法精確控制干燥參數，影響走料均勻性和顆粒停留時間的一致性。
3.熱容量低，處理量有限：
與振動電機帶動的單質體床本質一致的結構，限制了流化室、鼓風室不能做的太大，由此導致通風量受限，脫水能力低，因此批處理量有限，不適合大規模生產。
4.焊接要求高，設備笨重；對基礎要求高：
這種慣性式振動結構根振動電機模式流化床一樣，對焊接、鋼板厚度要求高。為保證箱體牢固性，一般板材厚度大，設備笨重。單質體的結構決定了基礎要求高。
